OTÉK
5. sz. melléklet
AZ AKADÁLYMENTESSÉG
MÉRETEZÉSI
KÖVETELMÉNYEI
|
|
|
| |
|
INFORMÁCIÓ
KÖZLÉS,
ELHELYEZÉS
|
| Az
akadálymentesség jele: |
|
| Az
információ megjelenítése legyen
kontrasztos a háttérhez
képest! |
|
Az
információt könnyen érthető jelképpel, ábrával
észlelhetővé kell tenni.
Ez
elérhető domborított, tapintható, kivilágított
vagy kihangosított módon. (kerekesszékben ülő,
hallássérült, vak ember.) |
|
A
feliratok, jelképek magassága a távolság
függvényében:
| Távolság
(m) |
Jelméret
(mm) |
| 10 |
250 |
| 20 |
400 |
| 50 |
750 |
|
 |
|

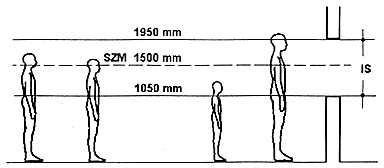

Az
információk
elhelyezésének...
ajánlott
magassága: IS
javasolt
középmagassága:
SZM
|
|
AZ
AKADÁLYMENTES KÖZLEKEDÉS SZABAD HELYSZÜKSÉGLETE
|
Egyirányú
közlekedés
S1 = 900
mm |
 |
Kitérés
S2 = 1200
mm |
 |
Kikerülés
S3 = 1500
mm |
 |
Kétirányú
közlekedés
S4 = 1800
mm |
 |
Kanyarodás
S + A
>= 2100 mm |
 |
| 90
fokos és 180 fokos fordulás |
 |
| Körbefordulás
|
 |
|
AKADÁLYMENTES
AJTÓHASZNÁLAT
|

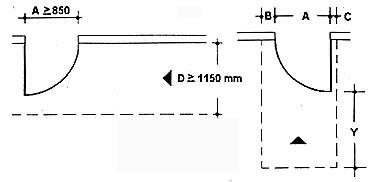

Ajtóhasználat
helyszükséglete
A >= 850 mm
B
>= 300 mm
C >= 100 mm |
|
|
A felnyíló
ajtólap használatának
helyszükséglete
A + D >=
2250 mm
Y + B >= 1500
mm
|
|
A SZINTKÜLÖNBSÉG
AKADÁLYMENTES
ÁTHIDALÁSÁNAK
ELEMEI
|
Lejtők, rámpák
emelkedése
az emelkedési
magasság függvényében |
 |
Vízszintes és függőleges korlát
elhelyezése
E = 40-50 mm
F =>
45 mm |
 |
|
Lejtő-, rámpa- és lépcsőkorlátok
elhelyezése (mm)
|
|
Lejtő- és rámpaperem
keresztmetszete, ill. a lépcsőfokok
hosszmetszete
|
|
LIFTHASZNÁLAT AKADÁLYMENTES
HELYSZÜKSÉGLETE
|
| Liftkabin és liftelőtér
akadálymentes
helyszükséglete
|
 |
|
AZ ILLEMHELY
MEGKÖZELÍTÉSE
|
|

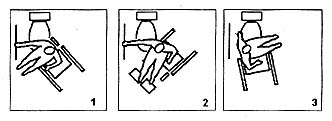

Illemhely
megközelítési
módok
|
Az
illemhely megközelítésének
helyszükséglete
k = kézmosó, ax; ay
= ajtó ajánlott elhelyezése
|
 |
|
ELÉRÉSI
MAGASSÁGOK
|
Jelző,
működtető eszközök elhelyezési magassága
(mm) |

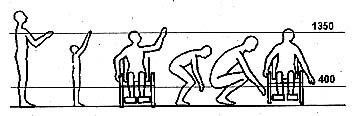

Az akadálymenetes elérési
magasságok
(mm) |
| |
| |
